Вентили запорные Zetkama тип 237F
Производитель:
ООО «Торговый Дом АДЛ», Россия
Характеристики
|
Максимально допустимое давление |
4,0 МПа |
|
Максимально допустимая температура |
+450 °С |
Описание
Применение
Для пара, горячей и холодной воды в системах тепло- и во- доснабжения, для неагресивных сред
Присоединение
Под сварку

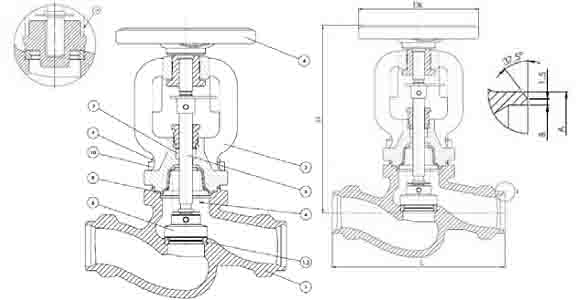

Спецификация
|
1 |
Корпус |
Сталь GP240GH |
|
1,2 |
Седло |
DN 15–50: X20Cr13 DN 65–100: стеллит |
|
2 |
Крышка |
Сталь GP240GH |
|
3 |
Шток |
Нерж. сталь X20Cr13 |
|
4 |
Штурвал |
Сталь |
|
5 |
Диск |
Нерж. сталь X20Cr13 |
|
6 |
Сильфон |
X6CrNiMoTi17-12-2 |
|
7 |
Уплотнение штока |
Графит |
|
8 |
Уплотнение крышки |
Графит + CrNiSt |
|
9 |
Болт |
24CrMo4 |
|
10 |
Гайка |
C35E |
Размеры, (мм)
|
DN |
L |
H |
Dk |
A |
B |
масса, (кг) |
|
15 |
130 |
190 |
125 |
22 |
17,3 |
3,0 |
|
20 |
150 |
190 |
125 |
28 |
22,3 |
3,3 |
|
25 |
160 |
190 |
125 |
35 |
28,5 |
3,6 |
|
32 |
180 |
195 |
125 |
44 |
37,2 |
4,0 |
|
40 |
200 |
240 |
200 |
50 |
43,1 |
7,2 |
|
50 |
230 |
240 |
200 |
61 |
54 |
8,1 |
|
65 |
290 |
270 |
250 |
77 |
68,9 |
13,0 |
|
80 |
310 |
300 |
250 |
91 |
80,9 |
18,0 |
|
100 |
350 |
450 |
300 |
117 |
104,3 |
34,7 |
Зависимость «Температура – Давление»
|
t°, (°С) |
–20 |
–10 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
PN, (МПа) |
3,0 |
4,0 |
4,0 |
3,73 |
3,47 |
3,02 |
2,84 |
2,58 |
2,4 |
2,31 |
1,31 |
