Каталог оборудования

Нет заданного изображения

Перепускной мембранно-плунжерный клапан с пилотным управлением АСТА Р02/03

Производитель:

НПО АСТА, Россия

Описание и характеристики

Характеристики

Типоразмеры DN 40-1200
Номинальное давление PN 16
Минимальное рабочее давление клапана 0,7 бар
Рабочая среда Вода и другие жидкости, совместимые с материалами конструкции
Максимальная температура рабочей среды Tmax 80 °С
Минимальная температура рабочей среды Tmin -10 °С
Присоединение Фланцевое по ГОСТ 33259-2015
Установка

В любом положении, предпочтительнее в горизонтальном

Описание

Клапаны с пилотным управлением серии АСТА Р02 предназначены для регулирования потоков жидких сред, запорный орган в котором выполнен в виде нержавеющего плунжера с уплотнением NBR.

Клапаны АСТА Р02 используются для обеспечения широкого спектра функций управления и регулирования в системах водоснабжения, канализации, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.

Клапаны управляются давлением самой рабочей среды либо давлением от внешнего источника, которое должно быть выше или равно давлению рабочей среды.

Клапаны АСТА серий Р01 и Р02 управляются энергией рабочей среды, которая подается на небольшой управляющий клапан (пилот), гидравлически связанный с основным клапаном. Они применяются в различных отраслях промышленности и имеют широкий спектр применений в зависимости от типа управляющего пилота: регулятор давления «после себя», регулятор давления «до себя», запорный клапан с электромагнитным управлением, регулятор расхода или уровня воды.

Клапаны бывают двух типов:
• Мембранный – серия Р01
• Мембранно-плунжерный – серия Р02

Особенности

• В конструкции клапана АСТА Р01 имеется мембрана, а в конструкции АСТА Р02 – мембрана с плунжером
• У клапана АСТА Р01 простая и экономичная конструкция
• Клапан АСТА Р02 обладает более высокой точностью регулировки и более широким диапазоном нагрузок по сравнению с клапаном АСТА Р01

Преимущества клапанов АСТА серии Р02

• Корпус клапана выполнен из высокопрочного чугуна и имеет полнопроходную конструкцию
• Клапан спроектирован для уменьшения сопротивления потока рабочей среды, риска турбулентности и шумов в процессе работы
• Встроенный самопромывной фильтр в пилотной обвязке
• Полная герметичность обеспечивается благодаря плунжеру из оцинкованной стали и мягкому седловому уплотнению
• Внутренние компоненты изготовлены из оцинкованной стали
• Элементы клапана и обвязки имеют свободный доступ для обслуживания и не требуют демонтажа
с трубопровода
• Благодаря большому объему камеры клапан может работать на больших перепадах давления

АСТА Р02/03 – клапан (регулятор) давления «до себя», поддерживающий установленное давление «до себя» при установке на основной линии или сбрасывает давление при установке на отводе от основного трубопровода. При этом давление на входе будет поддерживаться постоянным независимо от колебаний разбора.

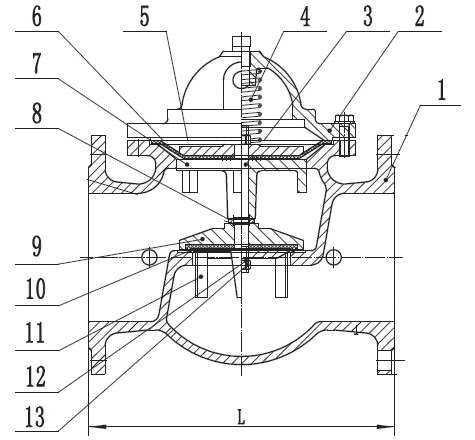

Спецификация материалов



Наименование Материал
1 Корпус GJS 450-10
2 Крышка  GJS 450-10
3 Шток Оцинкованная сталь
4 Пружина Оцинкованная сталь
5 Мембранная плита Оцинкованная сталь
6 Мембрана NBR
7 Верхняя направляющая плита Оцинкованная сталь
8 Шайба Оцинкованная сталь
9 Плунжер Оцинкованная сталь
10 Прокладка 30% Нитрил-каучук
11 Нижняя направляющая плита Чугун с эпоксидным покрытием
12 Шайба Оцинкованная сталь
13 Гайка Оцинкованная сталь

Примечание: по запросу возможно исполнение с использованием других материалов
