Конденсатоотводчики биметаллические ADCA, Португалия

Характеристики

Описание

Принцип действия биметаллического конденсатоотводчика основан на разности температур пара и конденсата.

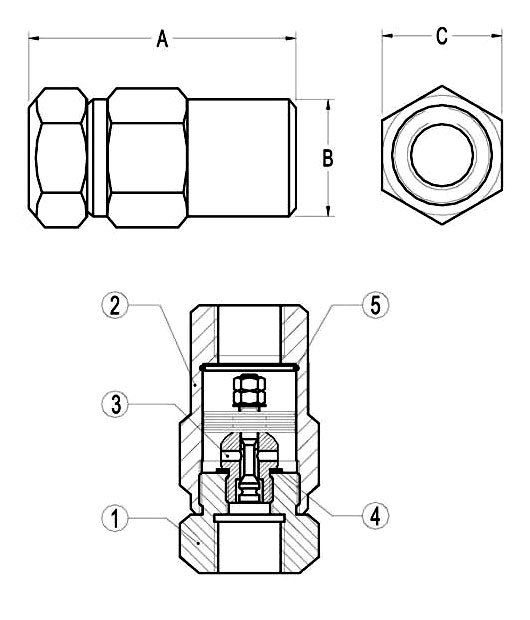

Рабочим элементом биметаллического конденсатоотводчика является шток клапана с закрепленными на нем биметаллическими пластинами. Данный узел состоит из отдельно скрепленных пар пластин с разным коэффициентом расширения. Пластины подобраны таким образом, что в холодном состоянии пластины представляют собой плоский диск. При нагреве пластины расширяются неравномерно, что приводит к их выгибанию. Блок биметаллических пар скомбинирован таким образом, что взаимодействуя друг с другом при нагреве, изгиб пластин перемещает шток на расстояние, необходимое для закрытия выпускного клапана. Таким образом, воздух и конденсат беспрепятственно проходят через клапан, пар, нагревая биметаллические пластины, задерживается в корпусе конденсатоотводчика, до конденсации.

Основные модели биметаллических конденсатоотводчиков поставляются настроенными. В том случае если требуется регулировка, можно использовать тип BM20R с возможностью ручной регулировки, без демонтажа крышки. В модельном ряду представлен биметаллический конденсатоотводчик BM-HC, с возможностью подбора групп биметаллических пластин с учетом индивидуальных параметров системы.

Типы биметаллических конденсатоотводчиков ADCA, Португалия

BSS20 Конденсатоотводчик биметаллический DN 15

BS32 Конденсатоотводчик биметаллический DN 15-20

BM20 Конденсатоотводчик биметаллический DN 15-25

BM20SS Конденсатоотводчик биметаллический DN 15-25

BM20R Конденсатоотводчик биметаллический DN 15-25

BM24 Конденсатоотводчик биметаллический DN 15-25

BM24 Конденсатоотводчик биметаллический DN 40-50

BM32 Конденсатоотводчик биметаллический DN 15-25

BM32 Конденсатоотводчик биметаллический DN 40-50

BM35 Конденсатоотводчик биметаллический DN 15-25

BM45 Конденсатоотводчик биметаллический DN 15-25

BM80 Конденсатоотводчик биметаллический DN 15-25

BM140 Конденсатоотводчик биметаллический DN 15-25

BM-HC Конденсатоотводчик биметаллический DN 40-100
