Регулятор давления «до себя» АСТА серии Д213 ТЕРМОКОМПАКТ

Производитель:

НПО АСТА, Россия

Описание и характеристики

Характеристики

Номинальный диаметр DN 15–200
Условное давление PN 16 бар
Температура рабочей среды От -10 °С до 150 °С
Рабочая среда Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана
Пропускная способность клапана, Kvs 1,0 - 630 м3
Положение безопасности Нормально-закрытое
Компенсация давления

Разгруженный по давлению

Класс герметичности

II по ГОСТ 9544-2015

Зона пропорциональности Xp Не более 16% от верхнего предела настройки
Отбор импульса рабочей среды Внешний
Тип присоединения Фланцевый по ГОСТ 33259-2015, исп.В
Климатическое исполнение УХЛ 4 по ГОСТ 15150-69

Описание

АСТА Д213 ТЕРМОКОМПАКТ – односедельный перепускной клапан прямого действия, предназначенный для автоматического поддержания заданного давления рабочей среды на входе в регулятор. Принцип действия основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.

Применяется в стеснённых условиях на объектах ЖКХ (котельные, ЦТП, ИТП), в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).

Особенности конструкции

  • компактные размеры регулятора;

  • компенсация давления;

  • мягкое уплотнение затвора;

  • нестандартные значения Kvs;

  • широкий диапазон давления настройки.

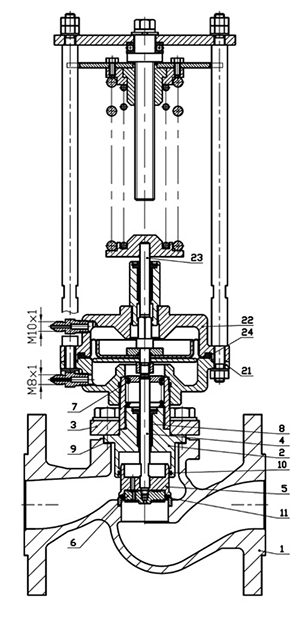

Спецификация материалов



Наименование Материал
1 Корпус СЧ 20
2 Крышка Сталь 40Х13 / Сталь 20*
3 Седло Сталь 40Х13
4 Шток нижний Сталь 40Х13
5 Поршень Сталь 40Х13
6 Плунжер Сталь 40Х13
7 Пружина Сталь 40Х13
8 Узел уплотнения штока EPDM / NBR
9 Прокладка крышки корпуса Графит
10 Уплотнение разгрузочной камеры EPDM / NBR
11 Уплотнение седла EPDM / NBR (DN15–100)
21 Нижняя крышка (S = 56,8 см2) СЧ 20 / Сталь 40Х*
21 Нижняя крышка (S = 33,2 см2) Сталь 40Х
22 Верхняя крышка (S = 56,8 см2 СЧ 20 / Сталь 40Х*
22 Верхняя крышка (S = 33,2 см2 Сталь 40Х
23 Шток верхний  Сталь 40Х13
24 Мембрана EPDM / NBR

 * - DN200
