Главная
-
Клапаны регулирующие
-
ADCA
- Клапан редукционный PRV25/2S
Характеристики
РАБОЧАЯ СРЕДА: |
водяной пар, вода, сжатый воздух, и др. неагрессивные жидкости и газы |
ИСПОЛНЕНИЯ: |
PRV25/2S – седловое уплотнение металл по металлу PRV25/2SG – мягкое седловое уплотнение PRW25/2S – мягкое седловое уплотнение, сбалансирован по давлению |
ПРИМЕНЕНИЕ: |
PRV25/2S – водяной пар, сжатый воздух PRV25/2SG – водяной пар, сжатый воздух, системы с повышенными требованиями к герметичности седла клапана PRW25/2S – вода, сжатый воздух |
ТИПОРАЗМЕРЫ: |
1/2", 3/4", 1"; DN15, DN20, DN25 |
ПРИСОЕДИНЕНИЕ: |
Внутренняя резьба ISO7/1 Rp (BS21)фланцевое EN 1092-1 PN40 или ANSI |
УСТАНОВКА: |
на горизонтальном трубопроводе; перед клапаном обязательна установка фильтра, сепаратора с отводом конденсата |
PRV25/2S |
PRV25/2SG |
PRW25/2S |
|
|
Номинальное давление |
PN25 | PN25 | PN25 |
| Макс. давление на входе | 17 бар | 17 бар | 14 бар |
| Макс. давление на выходе | 8,6 бар | 8,6 бар | 8,6 бар |
| Мин. давление на выходе | 0,14 бар | 0,14 бар | 0,35 бар |
| Макс. рабочая температура | 210°C | 180°C | 75°C |
| Макс. давление гидравлического теста | 38 бар | 38 бар | 38 бар |
| Макс. отношение давления Pвх/Pвых | 10:1 | 10:1 | 10:1 |
Описание
ADCA PRV25/2S - клапан редукционный прямого действия предназначен для работы на таких рабочих средах как водяной пар, сжатый воздух и других неагрессивных газах. Спроектирован для применения в таких системах как варочные котлы, стерилизаторы, красильное и прачечное оборудование и т. д. В клапане применен специально разработанный долговечный сильфон. Оснащен встроенным фильтром.
КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ, м3/ч |
|||||||
|
DN |
15 | 20 | 25 | ||||
| Kvs | 1,7 | 2,6 | 3,1 | ||||
ДАВЛЕНИЕ НА ВЫХОДЕ |
|||||||||
|
Цвет пружины |
Синий* | Жёлтый** | Зелёный | Красный | |||||
| Давление, бар | 0,35 - 1,7 | 0,14 - 1,7 | 1,4 - 4,0 | 3,5 - 8,6 | |||||
* применяется только для PRW
**применяется только для PRV
В случае перекрытия диапазонов использовать нижний диапазон

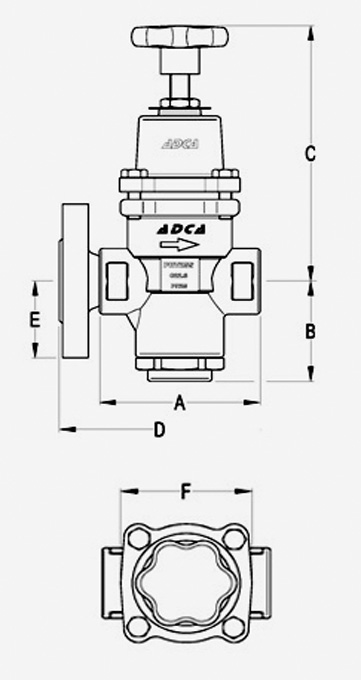

ГАБАРИТНЫЕ РАЗМЕРЫ |
||||||||
|
мм - резьба |
EN 1092-1 фланцы | |||||||
|
DN |
A | B | C | F | Масса, кг | D | E | Масса, кг |
|
1/2" |
90 | 65 | 175 | 74 | 2,7 | 150 | 47,5 | 4,2 |
|
3/4" |
90 | 65 | 175 | 74 | 2,7 | 150 | 52,5 | 4,8 |
|
1" |
100 | 65 | 175 | 74 | 3 | 160 | 57,5 | 5,6 |
