Марка и Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг |
Т-31мс Ду50 | пар | 50 | 237 | 64 | 47 |
Т-31мс - клапан предохранительный пружинный с демпфером угловой. В зависимости от настроенного давления открытия клапан обозначается как Т-31мс-1; Т-31мс-2; Т-31мс-3. Изделие служит для автоматического выпуска избытка среды в атмосферу при превышении заданного давления. Клапан является полноподъемными – т.е. ход его запирающего элемента составляет ¼ и более он наименьшего диаметра седла. Клапан углового типа и устанавливается на трубопроводах штоком вверх с подводом пара снизу (под тарелку). Крепление к трубопроводам — фланцевое. Клапан Т-31мс изготавливается условным диаметром Ду50.
• Температура рабочей среды: до +425°С;
• Рабочая среда: пар;
• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 6,4;
• Присоединение к трубопроводу: фланцевое;
• Установочное положение на трубопроводе: вертикальное;
• Т-31мс-1 исполнение клапана с давлением настройки пружины 35-45 кг/см2;
• Т-31мс-2 исполнение клапана с давлением настройки пружины 18-25 кг/см2;
• Т-31мс-3 исполнение клапана с давлением настройки пружины 7-15 кг/см2;
• Материал изделия (основной): сталь 20;
• Средний срок службы: 10 лет;
• Наработка на отказ, циклов: 200.

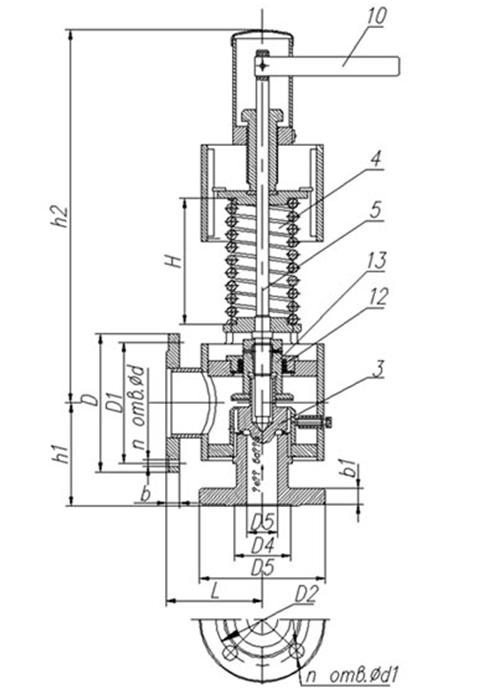

Обозначение |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
d |
d1 |
n |
n1 |
b |
b1 |
h |
h1 |
L,мм |
Масса, кг |
Т-31мс |
215 |
180 |
135 |
175 |
88 |
48 |
18 |
23 |
8 |
4 |
21 |
28 |
130 |
550 |
237 |
47,88 |
Обозначение |
Входной фланец |
Выходной фланец |
Среда |
Предельные параметры условий работы |
Расчетный диаметр, мм площадь сечения, мм |
Давление начало открыв. МПа, кгс/см2 |
|||
Условный диаметр, мм |
Условный давление МПа/кгс/см2 |
Условный диаметр, мм |
Условный давление МПа/кгс/см2 |
Предельные параметры условий работы |
t среды, °С |
||||
Т-31мс-1 |
50 |
6,4 (64) |
100 |
1,6 (16) |
пар |
3,5-4,5 (35-45) |
425-350 |
48/1808,6 |
4,9±0,1 (49±1) |
Т-31мс-2 |
50 |
6,4 (64) |
100 |
1,6 (16) |
пар |
1,8-2,8 (18-28) |
до 425 |
48/1808,6 |
3,3±0,1 (33±1) |
Т-31мс-3 |
50 |
6,4 (64) |
100 |
1,6 (16) |
пар |
0,7-1,5 (7-15) |
до 425 |
48/1808,6 |
1,8±0,1 (18±1) |
