Каталог оборудования

Вернуться к: Фильтры
Нет заданного изображения

Фильтр сетчатый фланцевый чугунный АСТА Ф113

DN 15-600

Производитель:

НПО АСТА, Россия

Запросить цену и документацию
Описание и характеристики

Характеристики

РАБОЧАЯ СРЕДА:
 Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана
ТИПОРАЗМЕРЫ:
 DN15-600
Номинальное давление:
 PN16
Материал корпуса:
 серый чугун (до DN400) / высокопрочный чугун (DN500–600)
Присоединение:
 Фланцевое по ГОСТ 33259-2015
Установка:
 На горизонтальном трубопроводе. На вертикальном при направлении потока сверху вниз
Максимальная температура:
 300 °С (до DN400), 180 °С (DN500–600)
Минимальная температура:
 -20 °С

Описание

Фильтры сетчатые АСТА  серии Ф113 предназначены для грубой очистки рабочей среды трубопровода от твердых механических примесей, в том числе металлических частиц (при использовании фильтров с магнитными вставками) и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений.

Фильтры предназначены для использования в пароконденсатных системах, поэтому для защиты от воздействия высоких температур для покраски используется высокотемпературная кремний-органическая эмаль, обеспечивающая улучшенную адгезию, а также защиту от выгорания и отшелушивания.

Также фильтры применяются в таких системах, как горячее и холодное водоснабжение, системы водоподготовки, водозабора и других. Спирально-навитые прокладки, установленные для уплотнения крышки, позволяют осуществлять многократную очистку фильтрующей камеры, чем выгодно отличаются от водяных фильтров, которые, как правило, комплектуются обычными одноразовыми паронитовыми прокладками, либо выполненными из эластичных материалов.

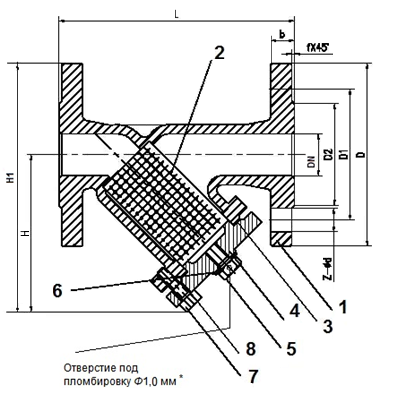

DN  L, мм

Размер сетки, мм

 H, мм H1, мм f, мм b, мм D, мм D1, мм D2, мм Nxd, мм Вес, кг
15 130 0,5; 0,8; 4,0 72 115 2  14 95  65  47 4х14 2,2
20 150 0,5; 0,8; 4,0 80 133 2  16  105  75  58  4х14  2,7
25 160 0,5; 0,8; 4,0 90 148 2  16 115  85  68  4х14 3,7
32 180 0,5; 0,8; 4,0 105 175 2  18  140   100 78  4х18  5,6
40 200 0,5; 0,8; 4,0 112 187 3  18  150  110  88  4х18   7,6
50 230 0,5; 0,8; 4,0 135 218 3  20  165  125  102  4х18   10,1
65 290 0,5; 0,8; 4,0 165 258 3  20  185  145  122  4х18  14,8
80 310 0,5; 0,8; 4,0 195 295 3  22  200  160  138  8х18   18,5
100 350 0,5; 0,8; 4,0 230 340 3  24  220  180  158  8х18  26,2
125 400 0,5; 0,8; 4,0 280 405 3  26  250  210  188 8х18  40,0
150 480 0,5; 1,5; 4,0 330 473  3 26  285  240  212  8х23 55,0
200 600 0,5; 1,5; 4,0 390 560 3  30   340 295  268  12х23  93,0
250 730 0,5; 2,0; 4,0 450 653 3  32  405  355  320  12х27 158,0
300 850 0,5; 2,0; 4,0 562 792 4  32  460  410  378  12х27 250,0
350 980 0,5; 2,0; 4,0 640 900 4  36  520  470  438  16х27   320,0
400 110 0,5; 2,0; 4,0 700 990 4  38  580  525  490  16х30  400,0
500 1250 3,0 884 1242 4 31,5  715  650  609  20х34  580,0
600 1450 4,0 1022 1442

5

 36 840  770  720  20х37 840,0

Спецификация материалов

№ Наименование Материал
1 Корпус Серый чугун (до DN400) /  высокопрочный чугун (DN500–600)Чугун DIN GG25
2 Сетка Нержавеющая сталь
3 Прокладка крышки Терморасширенный графит (ТРГ)+нержавеющая сталь
4 Крышка фильтра Серый чугун (до DN400) /  высокопрочный чугун (DN500–600)
5 Сливная пробка крышки Углеродистая сталь
6 Прокладка сливной пробки крышки EPDM
7 Болт Углеродистая сталь
8 Шайба Углеродистая сталь
